Danfoss (Weatherhead)

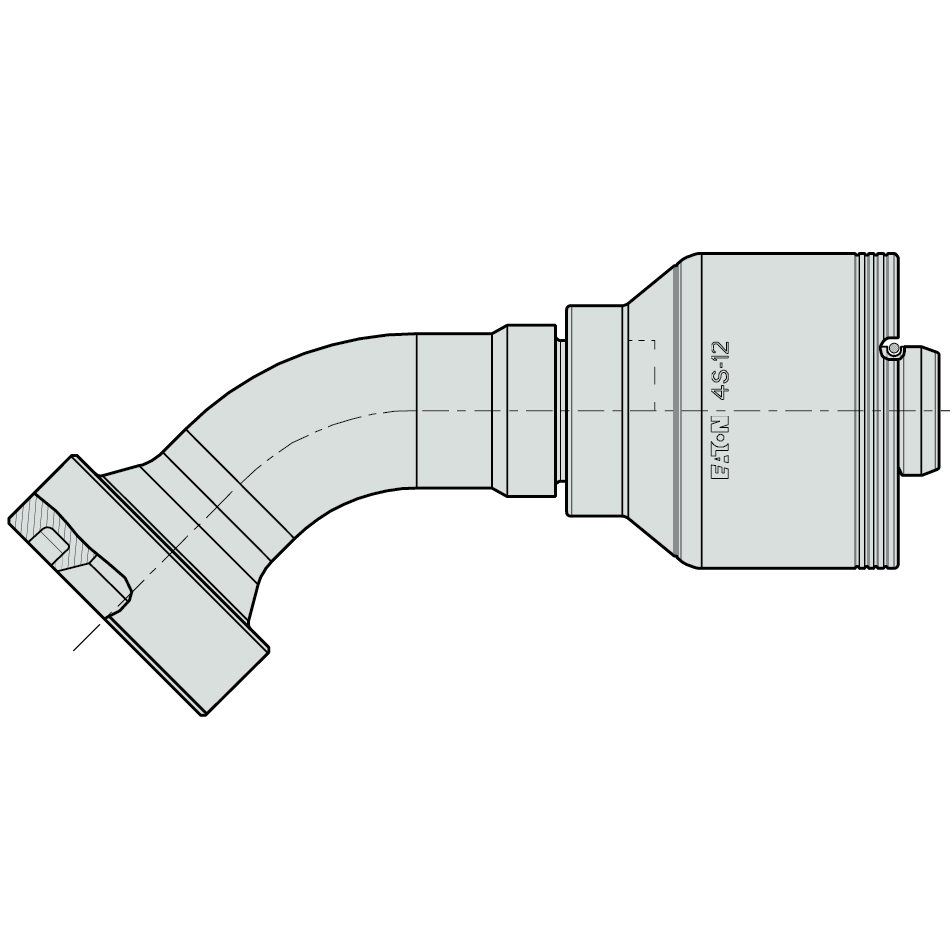

4S/6S Fitting Series 45 deg Elbow SAE Code 62 Flange (FHA)

4S Fittings For use with hoses: EC525-12,-16,-20,-24,-32; GH493-12,-16,-20,-24,-32; FC636-12,-16,-20,-24,-32; FC736-12,-16,-20,-24,-32; FC500-12,-16,-20,-24; FC273B-12,-16; GH506-12,-16,-20,-24,-32;  FC254-12,-16,-20,-24,-32; EC810-12,-16;

6S Fittings For use with hoses: FC500-32; FC273B-20,-24,-32; FC606-16,-20,-24; EC810-20,-24,-32; GH466-20,-24

Part Number
Terminal End (Dash Size)
Hose Size (Dash Size)
Flange Head Diameter (in)
A (in)
H (in)
4S12FHA12
-12
-12
1.63
4.48
1.06
-16
-12
1.88
5.04
1.26
-12
-16
1.63
4.6
1.06
-16
-16
1.88
5.15
1.26
-20
-16
2.13
5.91
1.54
-20
-20
2.13
6.56
1.54
-24
-20
2.5
7.21
1.77
-24
-24
2.5
8.43
1.77
-32
-24
3.13
9.88
2.26
-32
-32
3.13
10
2.26
Part Number
Terminal End (Dash Size)
Hose Size (Dash Size)
Flange Head Diameter (in)
A (in)
H (in)
-16
-16
1.88
5.15
1.26
-20
-16
2.13
5.91
1.54
-20
-20
2.13
6.6
1.54
-24
-20
2.5
7.25
1.77
-24
-24
2.5
8.43
1.77
-32
-24
3.13
9.88
2.26
6S32FHA32
-32
-32
3.13
10
2.26
