Danfoss (Weatherhead)

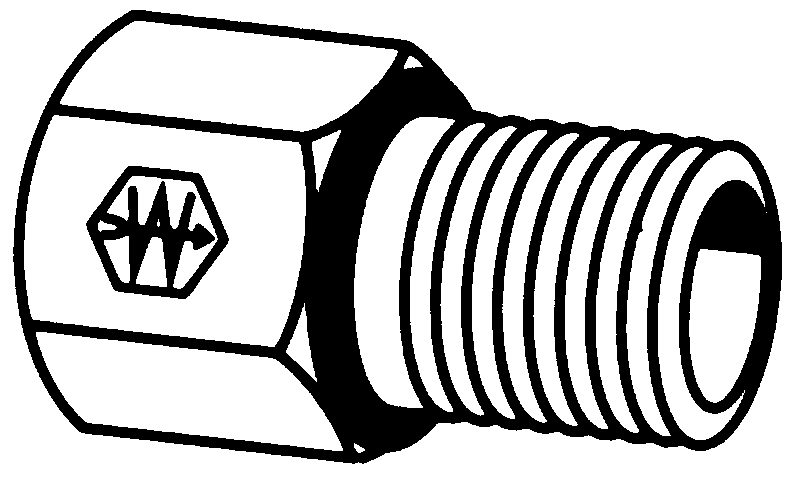

Male Straight Thread/ Female Straight Thread O-Ring Boss

Typical Application: Pressure hydraulic systems

Sealing Method: Performed by an elastomeric O-ring


Part Number
MALE PORT SIZE
FEM. PORT SIZE

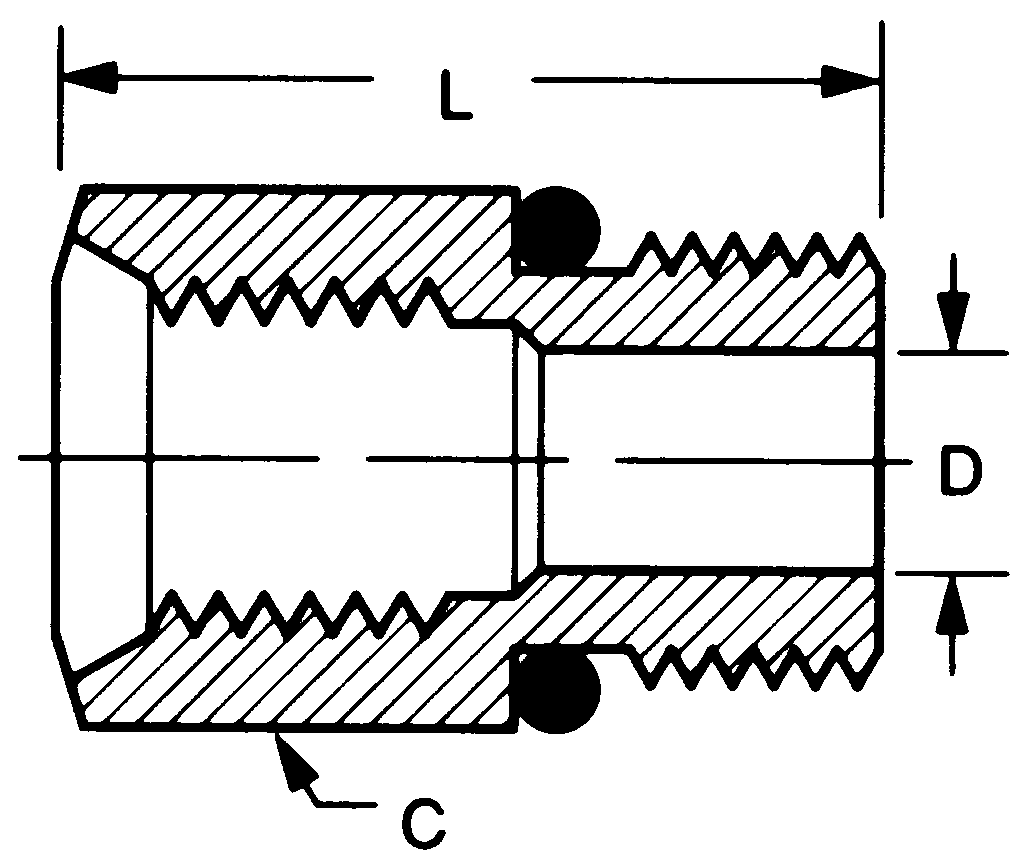

HEX C
D
L
1/2
3/8
7/8
.391
1.16
5/8
1/2
1
.484
1.34
3/4
1/2
1-1/4
.671
1.44
7033X14X12
7/8
3/4
1-3/8
.719
1.72
7033X16X8
1
1/2
1-1/2
.687
1.12
1
3/4
1-1/2
.844
1.70
7033X20X12
1-1/4
3/4
1-7/8
.968
1.20
1-1/2
1-1/4
2-1/8
1.312
1.75
2
1-1/2
2-3/4
1.781
1.44
