Danfoss (Weatherhead)

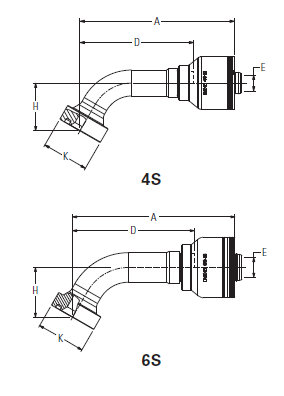

Danfoss Fittings CAT® Flange (CTG) 60° Elbow

4S Fittings For Use With Hoses:
EC525-12,-16,-20,-24,-32; GH493-12,-16,-20,-24,-32;
FC636-12,-16,-20,-24,-32;
FC736-12,-16,-20,-24,-32; FC500-12,-16,-20,-24;
FC273B-12,-16;
GH506-12,-16,-20,-24,-32; FC254-12,-16,-20,-24,-32;
EC810-12,-16;
6S Fittings For Use With Hoses:
FC500-32;
FC273B-20,-24,-32;
FC606-16,-20,-24;
EC810-20,-24,-32;
GH466-20,-24

Part Number
Terminal End (Dash Size)
Hose Size (Dash Size)
Flange Head Diameter (in)
A (in)
H (in)
-12
-12
1.63
5.38
1.67
-16
-16
1.87
6.25
1.92
-20
-16
2.13
7.29
2.33
4S20CTG20
-20
-20
2.13
7.98
2.33
4S24CTG20
-24
-20
2.5
8.83
2.62
-24
-24
2.5
10.01
2.62
-32
-32
3.13
12.2
3.44
Part Number
Terminal End (Dash Size)
Hose Size (Dash Size)
Flange Head Diameter (in)
A (in)
H (in)
-16
-16
1.87
6.25
1.92
-20
-16
2.13
7.29
2.33
-20
-20
2.13
7.98
2.33
-24
-20
2.5
8.83
2.62
-24
-24
2.5
10.01
2.62
-32
-24
3.13
12.09
3.44
-32
-32
3.13
12.2
3.44
